1、 概述

过滤器运行数据监控系统适用于操作人员远程管理过滤器，可以在控制中心远程监控、检测所管理的过滤器工作情况，现有技术中的过滤器运行采用传统机械压力表目视观测，数据监控系统存在无法数据传输、控制中心无法以 *快速度获取现场信息，且运行监测不能实现实时监测、对比数据等缺陷，无法满足操作人员对过滤器运行数据监控系统实时监测、可以纵向和横向对比数据、运行控制安全稳定的高标准要求。综上所述，为解决现有技术中存在的问题，提出过滤器运行数据监控系统方案，以达到实时监测、数据对比、降低劳动强度的目的。

2、 系统架构

过滤器运行数据监控系统，包括数据采集传感器、数据传输通信模块、系统平台。数据采集传感器，用于对过滤器压力数据进行采集；数据传输通信模块，用于对一台或多台的传感器数据进行集中、处理和传输；系统平台，用于接受传感器通过传输通信模块上传的数据进行处理分析，另外还包括输出模块：包括管理工作站、手机、平板等输出。

3、 传输技术

数据采集采用Modular2综合集成DTU，设备采用了模块化设计思想，因此具有无限扩展的能力。设备集成了以太网接口，并带有网络模块扩展插座和IO板扩展插座，因此可以使用大多数工业标准的接线端子并且采用有线、无线方式进行数据传输。

传输模式根据生产现场具体情况，一般采用有线以太网方式，在布线较困难场合使用WiFi或者LoRa无线技术传输，基本能够解决所有通信问题。

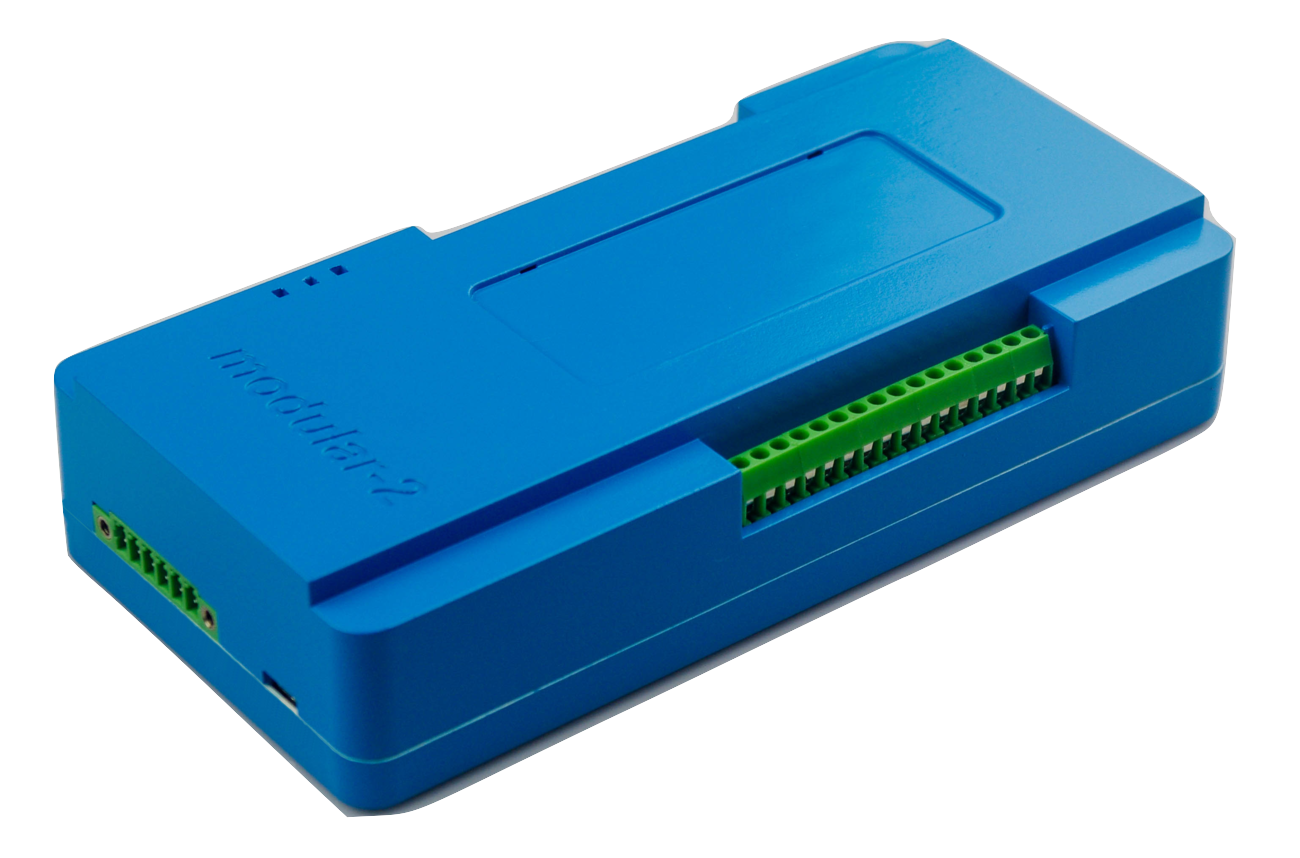

DTU示意图，外观可根据实际需求定制。

4、 平台功能

系统管理平台基于 的云计算平台架构，具有安全可靠、运行稳定的特点。在管理平台，可以查看终端的实时信息、告警管理、报表管理、基础数据、查询管理等数据，便于实现科学化管理。

平台主要功能：

1）基础数据管理

基础数据管理是指对管理过程当中用到的一些基础监测数据的初始化工作。这些数据贯穿整个业务流程，初始化好以后在业务模块中需要用到这些数据直接选择即可。基础数据管理主要包括设备管理、项目管理、信息管理等功能。

2）定位管理

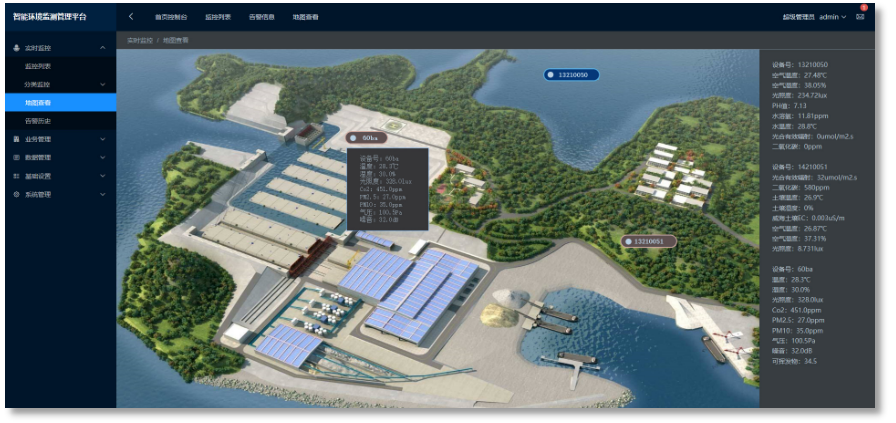

定位管理是系统中可定制选用的一个功能模块，此模块将管理实时监测点的定位，结合厂区3D平面建模，可以查看监测点的各类信息、报警信息等功能。

3）综合管理

综合管理所含的是对系统进行维护的功能模块，主要的功能是完成系统底层维护的任务。包括的功能有：用户管理，权限管理，数据管理、系统日志、角色管理、数据备份等。

4）图表统计

根据线缆的信息和数据进行相关报表的生成，大屏展示，并提供打印功能。

5）客户端说明

客户端是根据应用需要开发基于PC、智能手机、手持PAD等平台的查询管理应用程序，数据由平台进行推送，具有一定的远程操作能力，同时具有告警电话/短信推送功能。
